مغناطيس نيوديميوم-حديد-بورون (NdFeB) مُكثَّف من الدرجة N52 لأقصى قوة إمساك في الشكل القرصي المدمج
ثقب مُستدير الأطراف يسمح بتثبيت البراغي بشكل مستوٍ لتركيبات نظيفة وآمنة
أقطار مخصصة / سماكات / مواصفات الثقوب، وطبقات الطلاء، والتسامحات المطلوبة لتوريد الصناعات في الاتحاد الأوروبي والولايات المتحدة

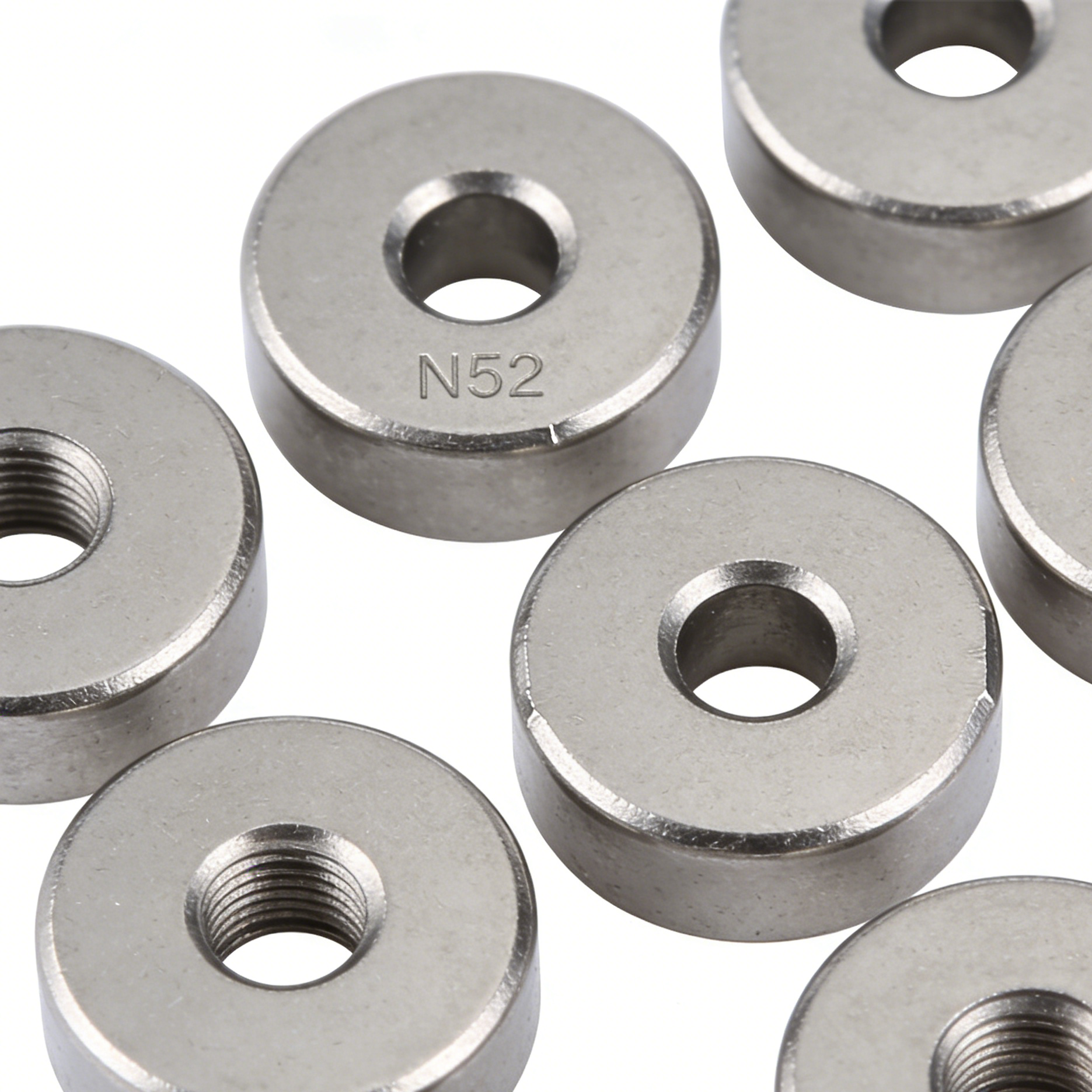

مغناطيسات قرصية نيديوم-حديدي-بوروني (NdFeB) من الدرجة N52 ذات التجويف المُغْرَز هي مغناطيسات نيوديميوم-حديد-بورون (NdFeB) المُكَبَّسة عالية الأداء المصممة لتثبيت آمن ومستوٍ بالبرغي في التجميعات الصناعية. ويسمح التجويف المُغْرَز بانغراس رأس البرغي حتى مستوى سطح المغناطيس، مما يحسّن الاستقرار ويقلل من التداخل في التركيبات الضيقة.
القيم النموذجية للدرجة موضحة أدناه. وتعتمد قوة التثبيت الفعلية على حجم المغناطيس، وهندسة التغريز، وسمك الصلب المتصل/استوائيته، والفراغ الهوائي.
| الممتلكات | القيمة النموذجية | الوحدة |
|---|---|---|
| المغناطيسية الباقية (Br) | 14.2 – 14.8 | كجم |
| السعة المعاكسة (Hcb) | ≥ ١٠٫٨ | كي أو إي |
| السحْبِيَّة الذاتيَّة (Hcj) | ≥ ١٢٫٠ | كي أو إي |
| أقصى منتج طاقة (BHmax) | ٥٠ – ٥٢ | ميجا جاوس-إيرستد (MGOe) |
| أقصى درجة حرارة عمل | 80°مئوية (الدرجة القياسية N) | °م |
| المواصفات الفنية | خيار / نطاق | ملاحظات |
|---|---|---|
| قطر القرص (D) | مخصص | شائع: أحجام صغيرة إلى متوسطة للتجهيزات والتركيبات |
| السمك (t) | مخصص | مغناطيسي محوري عبر السماكة |
| نوع الفتحة | مُغرَّز (قياسي) | اختياري: ثقب مستقيم / تجويف سطحي حسب الطلب |
| زاوية الغرز | ٨٢° / ٩٠° (حسب الطلب) | يتوافق مع معيار البرغي (الولايات المتحدة/الاتحاد الأوروبي) |
| قطر الفتحة | مخصص | مُطابِق لحجم البرغي (مثل: M3/M4/M5 أو #6/#8) |
| مساومة الأبعاد | ±0.05 ملم إلى ±0.10 ملم | يعتمد على الحجم وطريقة التشغيل الآلي |
مذكّرة هندسية: تقلل عملية التوسيع المُستدير (الغاطس) من مقطع المغناطيس العرضي. ولتحقيق أقصى قوة تثبيت، يُرجى التأكّد من سماكة السطح الفولاذي المقابل وحالته (استواء السطح، والطلاء، والفجوة الهوائية).
| الطلاء | مستوى الحماية | الاستخدام النموذجي | ملاحظات |
|---|---|---|---|
| Ni-Cu-Ni | القياسي | للاستخدام الداخلي / صناعي عام | التشطيب الأكثر شيوعًا |
| إيبوكسي | عالية | الرطوبة / البيئة الخارجية المعتدلة | تحسين مقاومة التآكل |
| الزنك (Zn) | أساسي | التطبيقات الحساسة للتكلفة | مقاومة أقل للتآكل مقارنةً بالنيكل/الإيبوكسي |
| نيكل أسود / غيره | مخصص | المظهر أو الاحتياجات الخاصة | حسب المتطلبات |
تعني عبارة «مُغْرَز» أن الفتحة على شكل مخروطي، مما يسمح لبرغي الرأس المسطح بأن يستقر بشكل مستوٍ مع سطح المغناطيس. ويؤدي ذلك إلى تحسين ثبات التثبيت والحفاظ على انخفاض ارتفاع التجميع الكلي.
نعم. ويمكننا تخصيص زاوية الغرز (عادةً ٨٢° أو ٩٠°) وقطر الفتحة لتتناسب مع البراغي المترية (مثل M3/M4/M5، إلخ) أو البراغي الإمبراطورية (مثل #6/#8، إلخ). يُرجى تحديد معيار البرغي الذي تريده.
مغناطيسات النيوديميوم-الحديد-البورون (NdFeB) هشّة. ولتقليل خطر التشقق، استخدم برغيًا مناسب الحجم، وتجنب شدّه أكثر من اللازم، وتأكد من توافق زاوية الغرز مع زاوية رأس البرغي. أما في الحالات التي تتعرّض فيها التجميعات لصدمات ميكانيكية عالية، فيُوصى باستخدام غلاف واقي أو تصاميم مُلصَّقة أو مُغلفة.
يوفّر المغناطيس من النوع N52 أقصى درجة من القوة عند درجة حرارة الغرفة، ولكن إذا تجاوزت درجة حرارة التشغيل ٨٠°م، فقد تكون الدرجات المقاومة للحرارة العالية (H/SH/UH/EH/AH) أكثر ملاءمةً حسب بيئة التشغيل الخاصة بك.
يرجى تزويدي بقطر القرص وسماكته، وحجم البرغي/المعيار المستخدم، وزاوية التوسيع المخروطي (Countersink)، ومتطلبات الطلاء، ودرجة حرارة التشغيل/البيئة، والكمية المطلوبة.
