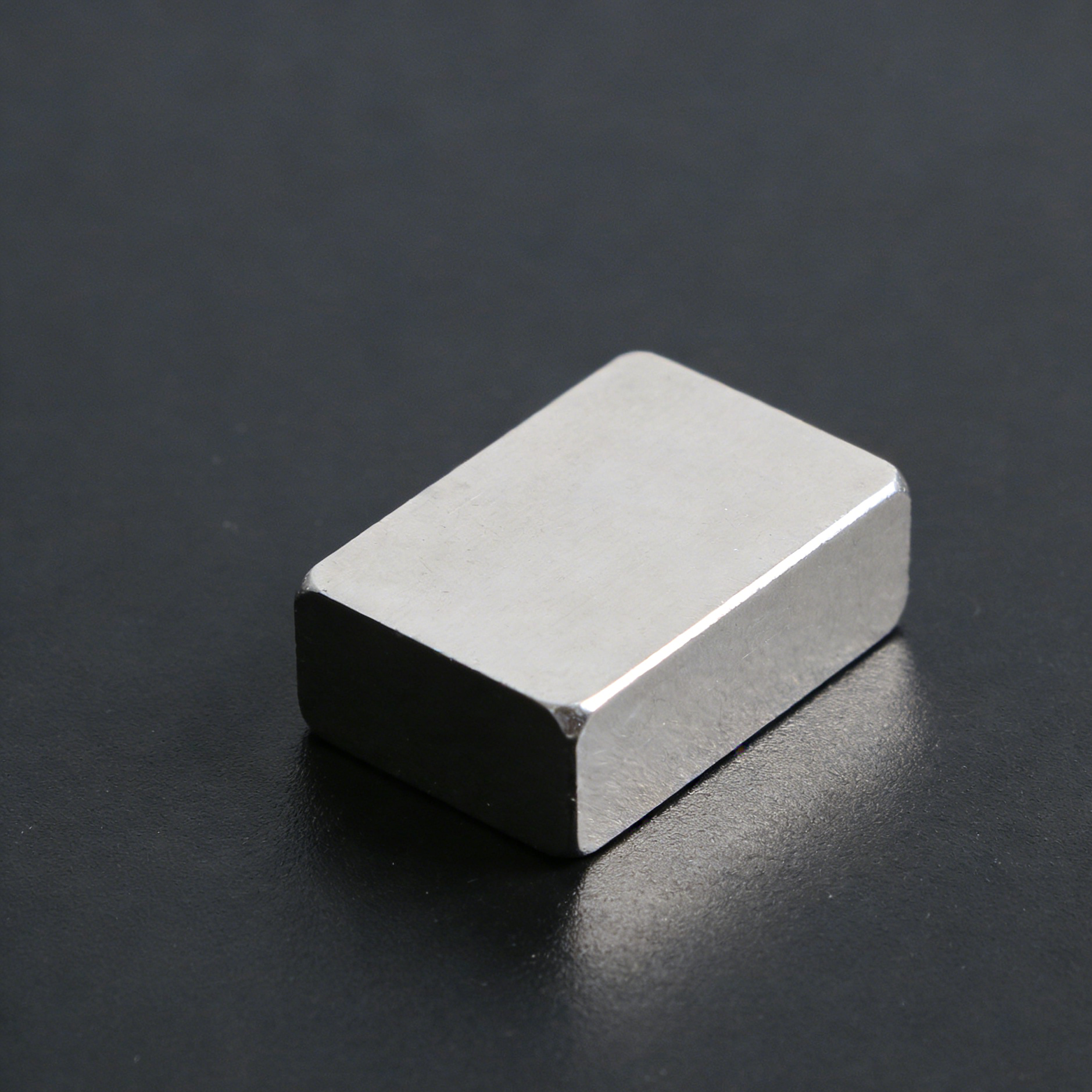

זרם מגנטי גבוה מגנטים בלוק NdFeB מעוצבים לגורמי סיבוב של מחלקות, סטטורים, תקעים ומעגלים מגנטיים
שדה על פני השטח עד כ־5000 גאוס (תלוי ביישום/גודל) עם ממגנוט יציב וחוזר על עצמו
גודל, דרגה, שיכבה וכיוון ממגנוט מותאמים לאספקה תעשייתית באיחוד האירופי ובארצות הברית
מגנטים בלוק נאודימיום (NdFeB) בעלי שטף גבוה משמשים באופן רגיל במערכות מחולל ומנוע כדי לספק עוצמת שדה מגנטי חזקה בעיצובים קומפקטיים. חברת Voyage Metal מספקת מגנטים קבועים למחוללים עם מגנטיזציה אחידה, גאומטריה ניתנת להתאמה ואפשרויות כיסוי לקונים תעשייתיים באיחוד האירופי וארצות הברית.
| חומר | מגנטים מודבקים מסוג NdFeB (מגנטים קבועים ממתכות נדירות) |
| צורה | בלוק / מלבן (פרופילים מותאמים) זמין |
| מגנוטיזציה | צירית (דרך העובי) או מותאמת אישית (לפי העיצוב) |
| יעד שדה | השדה על פני השטח מגיע עד כ-5000 גאוס (תלוי בגודל/מדידה) |
| שוק | אירופה וצפון אמריקה |
| שטף מגנטי גבוה | תומך בשדה פער אוויר חזק יותר ליצירת פלט יעיל מהמولد (תלוי בעיצוב). |
| קומפקטי וקל משקל | צפיפות האנרגיה מפחיתה את נפח המגנט בהשוואה לדרגות נמוכות יותר או לפיריט. |
| מגנטיזציה יציבה | ייצור ומגנטיזציה להבטחת ביצועים חוזרים. |
| התאמה אישית נ | ציפוי, סיבולת וכיוון מגנטיזציה זמינים. |
'5000 גאוס' מתייחס בדרך כלל ל- שדה על פני השטח מדידה שנעשתה בנקודה וברמת תצורה מוגדרות. הערך המדוד בפועל משתנה בהתאם לגודל המגנט, לפער האוויר, למרחק הסonde, לחומר הפלדה המקביל ולכיוון המגנטיזציה. אם תספקו לנו את הגאומטריה המבוקשת ואת תנאי המדידה, נוכל להמליץ על הדרגה והמידות המתאימות כדי לעמוד בדרישותיכם.
| אפשרות | מטרה | הערות |
|---|---|---|
| N35–N52 | מחוללים כלליים / סדרות תעשייתיות | דרגה גבוהה יותר = אנרגיה גבוהה יותר; הבחירה תלויה בעיצוב והעלות |
| דרגות לטמפרטורות גבוהות (H/SH/UH/EH/AH) | שיפור התנגדות לדימגנטיזציה בטמפרטורות גבוהות | מומלץ כאשר טמפרטורת הפעולה עולה על גבולות הדרגה הסטנדרטית |
| מותאם אישית | עיצובים מיוחדים של מעגלים מגנטיים | מגנטיזציה רב-קטבית או מכוונת זמינה לפי ציור |
| פרמטר | אפשרות | הערות |
|---|---|---|
| אורך / רוחב / עובי | מותאם אישית | יוצר לפי ציור או مواصفות |
| סובלנות | לרוב ±0.05 מ"מ עד ±0.10 מ"מ | תלוי בגודל ובסדר פעולות העיבוד |
| כיוון מגנוטיזציה | עובי / אורך / בהתאמה אישית | מוגדר על ידי מעגל המגנטים שלך |
| קצה / שטח | סטנדרטי / פסיפס / בהתאמה אישית | כדי להפחית התנפצות ולשפר את הטיפול |
| כיסוי | רמת הגנה | שימוש טיפוסי | הערות |
|---|---|---|---|
| Ni-Cu-Ni (ניקל) | סטנדרטי | בפנים / תעשייתי כללי | הסיום הנפוץ ביותר; מראה טוב והגנה בסיסית מפני קורוזיה |
| אפוקסי | גבוה | לחות / סביבה חיצונית מתונה | מומלץ לסביבות הערוכות לרטיבות |
| צינק (Zn) | בסיסי | יישומים רגישים לעלות | ת Resistancie לקורוזיה נמוכה יותר בהשוואה לניקל/אפוקסי |
1) מנגנוני גנרטורים עם מגנטים קבועים (PMG) וסיבובנים
2) מנועים תעשייתיים ומעגלי מגנטיים
3) רכיבי אחז מגנטיים, בלוקי אחיזה וציוד למיקום
4)חיישנים ומכשירי אוטומציה הדורשים שדה מגנטי חזק
סיכון לחיצה |
מגנטים חזקים עלולים להתחבר בפתאום — יש להשתמש במיגונים אישיים ובשימור מרחק בטוח. |
חומר שברירי |
ניאודימיום-ברזל-בור (NdFeB) הוא קשה אך שביר; יש להימנע מהכאה כדי למנוע ניקוב או סדקים. |
אזהרה רפואית/אלקטרונית |
אזהרה: לשמור במרחק מהמתנע החשמלי (pacemaker) ומהתקנים רגישים. |
אזהרה לגבי מגנטים קטנים |
אזהרה: בליעת מגנטים עלולה לגרום לפצעים חדים — לשמור במרחק מהילדים. |
לא בהכרח. קריאות הגאוס תלויות בגודל המגנט, בדרגה שלו, במרחק המחט מהמגנט, במיקום המדידה, ברווח האוויר ובתבנית הבדיקה. "5000 גאוס" הוא בדרך כלל שדה פנים יעד בתנאים מוגדרים. יש לשתף את תצורת המדידה שלכם או את הגאומטריה של היישום לצורך אימות.
דרגות גבוהות יותר מספקות בדרך כלל צפיפות אנרגיה גבוהה יותר, אך הבחירה האופטימלית תלויה בעיצוב הרוטור שלכם, בטמפרטורת הפעלה, במטרת המחיר ובדרישה לשטף בפער האוויר. עבור טמפרטורות פעילות גבוהות יותר, יש לקחת בחשבון דרגות לטווח טמפרטורה גבוה (H/SH/UH/EH/AH).
כן. כיוון המגנטיזציה (דרך העובי/האורך/מותאם אישית) נקבע על-פי ערכת המעגל המגנטי שלכם. יש לספק ציור או דרישות קוטביות להערכה.
ניקל (Ni-Cu-Ni) נפוץ לשימוש כללי בפנים. אפוקסי מומלץ בסביבות עם רמת לחות גבוהה יותר או סיכון לקורוזיה. יש לספק לנו את תנאי הסביבה (רמת הלחות, חשיפה לסpray מלח, טמפרטורה) כדי להמליץ על השכבה המיטבית.
אנא ספקו: צורת המגנט והמידות שלו, עוצמת השדה היעדית (גאוס/שטף) ותנאי המדידה (אם זמינים), טמפרטורת הפעולה, דרישה לשכבה מגן, כיוון המגנטיזציה והכמות/הדרישה השנתית.
